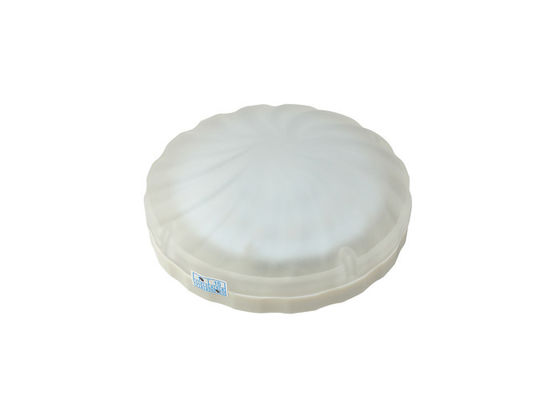

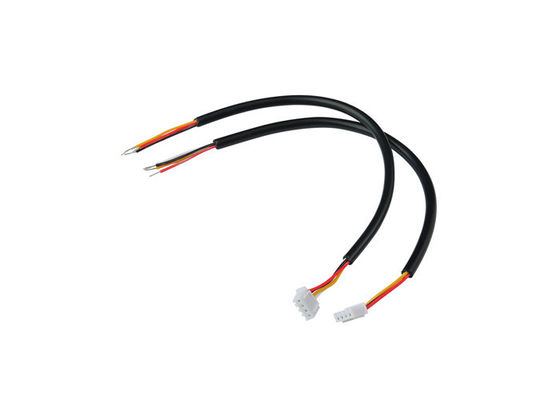

Sistema de orientação do parque de estacionamento

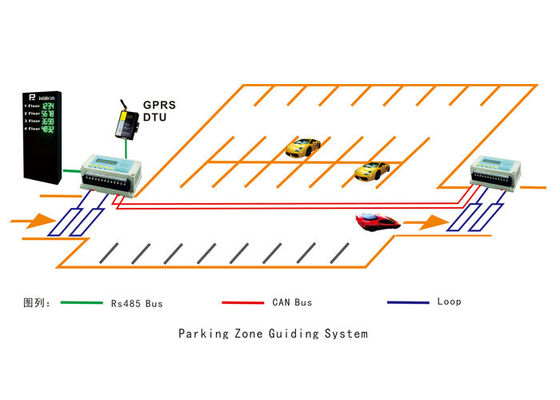

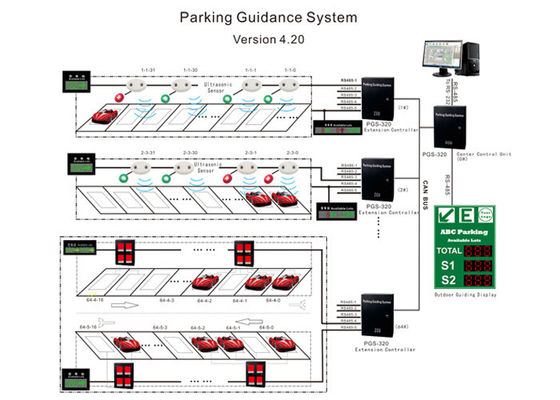

SÉRIE de PGS – sistema de orientação do parque de estacionamento

COMPONENTES

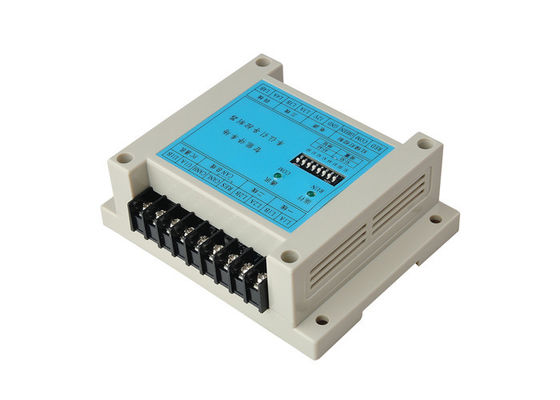

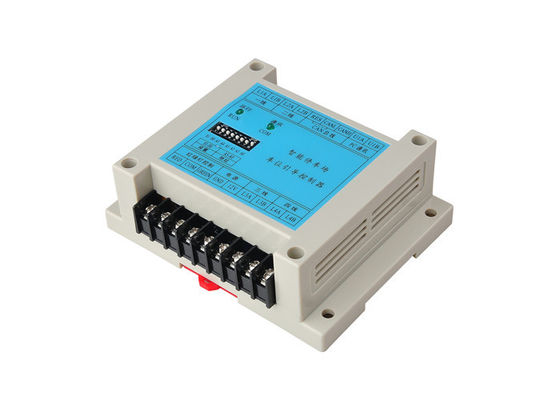

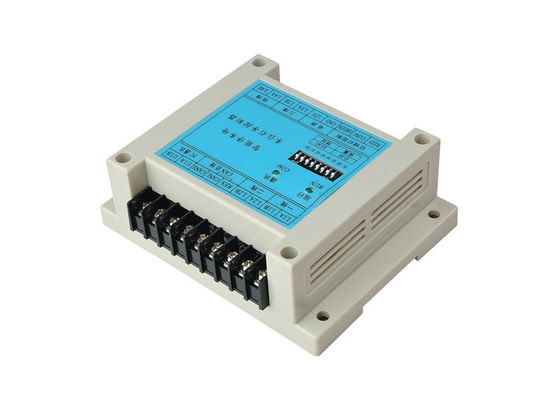

1 controlador de PGS

Parâmetros técnicos

• Fonte de alimentação: DC12V/1A
• PODE a rede de ônibus pode ser até 3000 medidores
• 58 zonas e 62 extensões ajustadas podem ser o anfitrião by1 controlado
• 32 parques de estacionamento e a exposição de guiamento do estacionamento 8pcs podem controlado por cada ônibus RS485
• Os registros autónomos podem ser armazenados até 60 dias

Características principais

• Microprocessador industrial do BRAÇO da categoria 32bits
• Sistema operativo encaixado (RTOS) do tempo real
• PODE a rede de ônibus
• Integrando 5 linhas tempo real de alta velocidade RS-485 transportam o porto
• O trabalho autónomo, pode ser eliminado do computador e do trabalho independente
• Os dados dos parques de estacionamento são recolhidos e emitidos no tempo real
• O módulo de GPRS-DTU pode ser conectado à unidade central do processador (CCU)

A instalação e ajuste

1. A instalação

Coloque os cabos e instale-os de acordo com o esquema do projeto; arranje a disposição razoavelmente, a instalação acessível. Na instalação, pague por favor mais atenção à resistência combinada do ônibus da LATA e do ônibus RS485. Já incluir PODE transportar a resistência combinada (120 ohms), necessidade do usuário apenas de procurar um caminho mais curto os dois CANL do controlador o mais longo e o RES PODE dentro rede de ônibus. Combinado

a resistência (180 ohms) é conectada a cada linha ônibus de RS-485 controlado pelo controlador PGS-320 com o modo paralelo. Em seu uso, apenas precise uma resistência (180 ohms) conectam à tela do diodo emissor de luz ou ao detector o mais longo no ônibus.

2. Ajuste terminal

Cópia PGS-320 de seda da carta 1

Interruptor de MERGULHO da carta 2

Como a carta 2, todo o interruptor de MERGULHO na parte inferior é o terminal 0# considerado como o centro de dados acquiescently. Para A5-A0, a alto-ordem na parte dianteira e a baixo-ordem dentro atrás, o S1 e S0 são interruptor pré-ajustado.

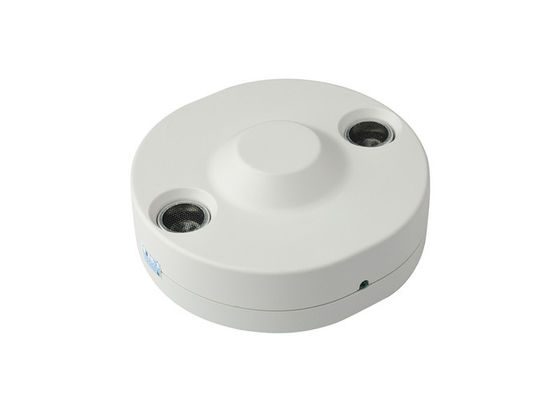

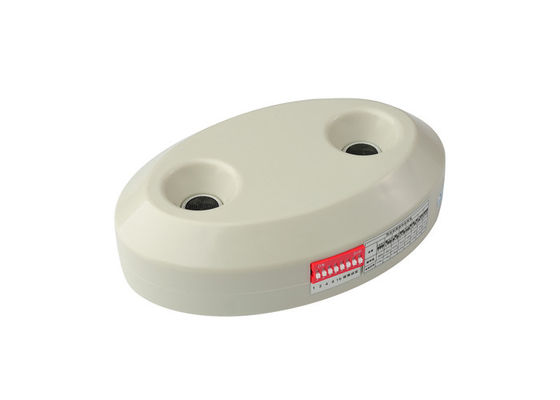

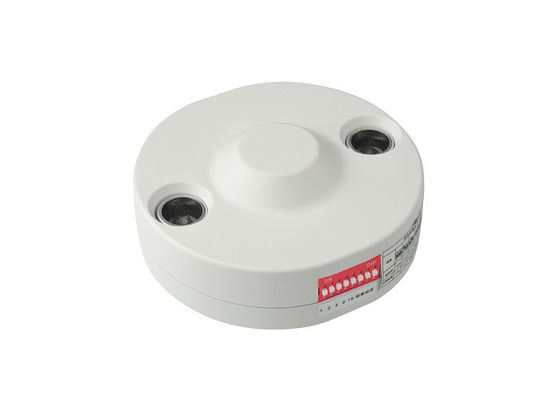

Sensor 2 ultra-sônico

Parâmetros técnicos

• Tensão de funcionamento: DC12V/24V, não over26V máximo
• Temp de funcionamento: -20℃ ao  50℃
• Temp do armazenamento.: - 40℃ ao  85℃
• Humidade relativa de funcionamento: 30%-90% 
• Condição usada: instalado na parte superior do lugar de estacionamento (escala 1.0m to3.5m)

Características principais

• O projeto padrão industrial, adapta-se a todos os tipos do ambiente mau; 
• Para a detecção do tempo real do veículo de espaço do parque de estacionamento; 
• Use o ônibus de uma comunicação RS485, máximo pode conectar o sensor ultra-sônico de 32 PCes;
• Não pode conectar o controlador para trabalhar independente.

A instalação

NÃO.	Estados de trabalho do distribuidor do cartão	Saída da campainha eléctrica	Saída do porto
1	Restauração	O anel consecutivo “toca toca”	Não
2	Cartão da falta (pode dispensar o cartão)	O anel do intervalo “toca”	Mais baixo
3	Cartão do doce (não pode dispensar o cartão)	O anel do intervalo “toca toca”	Erro
4	Fora do tempo estipulado erro (não pode dispensar o cartão)	O anel do intervalo “toca, toca, toca”
5	Armazém completamente (pode dispensar o cartão)	O anel do intervalo “toca, toca, toca, toca”
6	Vazio	O anel do intervalo “toca, toca, toca, toca, toca”	Mais baixo
NÃO.	Estados de trabalho do distribuidor do cartão	Saída da campainha eléctrica	Saída do porto
1	Restauração	O anel consecutivo “toca toca”	Não
2	Cartão da falta (pode dispensar o cartão)	O anel do intervalo “toca”	Mais baixo
3	Cartão do doce (não pode dispensar o cartão)	O anel do intervalo “toca toca”	Erro
4	Fora do tempo estipulado erro (não pode dispensar o cartão)	O anel do intervalo “toca, toca, toca”
5	Armazém completamente (pode dispensar o cartão)	O anel do intervalo “toca, toca, toca, toca”
6	Vazio	O anel do intervalo “toca, toca, toca, toca, toca”	Mais baixo
