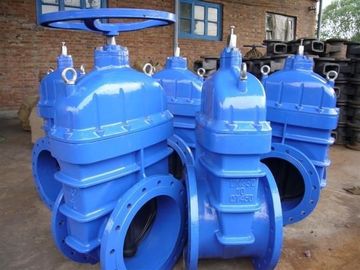

Válvula de porta da capota atuada de EPDM/NBR/válvulas porta aparafusadas assentadas resilientes da água

Corpo de WRAS DN1200 GGG 50/válvula porta assentada resiliente da capota com EPDM/NBR Seat


As válvulas de porta resilientes do assento são empregadas no transporte da agua potável.



A porta da válvula ou o membro do fechamento são tipicamente sob a forma de uma cunha feita do material do ferro fundido

para ser suficientemente áspero para ser apropriado para as aplicações de alta pressão e altas do fluxo.



Em uma válvula de porta resiliente do assento, a superfície exterior da cunha da válvula é revestida com um elastomeric

material para oferecer um selo bolha-apertado mesmo em pressões de funcionamento elevados.



A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula

firme dentro da via navegável do alojamento de válvula.



Em cima do fechamento da válvula, o material resiliente na borda forma um selo bolha-apertado com o interno

superfície do corpo de válvula. A sujeira ou a outra contaminação no sistema operativo da válvula podem conduzir a

selagem incompleta da cunha ou do outro mau funcionamento.



Um outro objeto da invenção atual é fornecer uma válvula de porta resiliente do assento que tem

o sistema melhorado do operador da cunha que supera prontamente os efeitos deletérios da contaminação introduziu durante a construção ou arrastou dentro do produto levado à válvula.



Estes e outros objetos da invenção atual que se tornará aparente do estudo

a descrição adicionada e os desenhos são fornecidos em um arranjo da válvula, de que compreendem uma válvula

abrigando isso define um corredor da água e um assento de válvula dentro do corredor da válvula.



Uma cunha da válvula dispor dentro do corredor do alojamento move-se ao longo de um sentido da operação

entre uma posição fechado em contacto com o assento de válvula para obstruir o fluxo da água através da válvula

corredor e uma posição aberta permitindo o fluxo da água através do corredor da válvula.



Um par de trilhas separadas espaçadas é dispor dentro do alojamento de válvula em ambos os lados da cunha

e estenda ao longo do sentido da operação. Um par de asas opor continuou a cunha da válvula,

curso em cada trilha. Uma haste de válvula acoplada à cunha da válvula move a cunha da válvula no oposto que reciproca sentidos entre a válvula aberta e posições fechadas válvula.



Os rolos são levados nas asas para o acoplamento de rolamento com as trilhas e as lâminas do raspador são

continuou as asas adjacentes os rolos à contaminação do arranhão das trilhas.



As trilhas podem ser fornecidas com ou sem um forro. Se uma asa é fornecida sem os rolos devido a

uma aplicação clara da carga, por exemplo, a trilha é fornecida preferivelmente sem um forro.



Uma condição de carga clara pode levantar-se, por exemplo, no fim superior do orientado horizontalmente

arranjo da válvula. Contudo, sob condições de carga pesadas como, por exemplo, na parte inferior

fim de um arranjo horizontalmente operado da válvula, prefere-se que as asas estejam fornecidas

com os rolos de rolamento da carga.



Neste caso, igualmente prefere-se que a trilha esteja fornecida com um forro de geralmente em forma de u

de seção transversal e feito de um material áspero tal como de aço inoxidável.


Especificações:



NÃO	Nome de parte	Material
1	Corpo	Ferro fundido dútile
2	Cunha	Ferro fundido dútile + EPDM
3	Porca da haste	Gunmetal ZCuAl10Fe3
4	Gaxeta	EPDM
5	Capota	Ferro fundido dútile
6	Gaxeta da glândula	Gunmetal ZCuAl10Fe3
7	Haste	2Cr13 S.S.x 20Cr13
8	Glândula	Ferro fundido dútile
9	Limpador de borracha	EPDM/NBR
10	Roda de mão	Ferro fundido dútile




CARACTERÍSTICAS



Tiro-sopro do ⊙

a superfície protetora terminada tiro-soprando e a superfície são lisas e neatness.



Assento do alisamento do ⊙

Maneira contínua lisa do furo sem rebaixo de assentamento, não é fácil obter a impureza pilled acima.

Fazendo o líquido diretamente.



⊙ que trata com a borracha

Interno e exterior são revestidos com o conhecimento avançado do vulcanization de borracha que faz então

certo da elasticidade da borracha, e certifique-se da dimensão exata da geometria. De borracha e dútile

 mão da válvula do ferro fundido junto mal. Isto pode evitar a diminuição devido ao uso a longo prazo.



⊙ anticorrosivo

Interno e exterior são revestidos com a resina de cola Epoxy não-tóxica do pó para reforçar a capacidade de corrosão que resiste e para levantar a qualidade

da fonte de água.



Ruggedization do ⊙

A válvula dútile mais velha do ferro é fácil de romper após o impacto pelo nonego. Pode parar

a ruptura depende da boa capacidade dos mecânicos do ferro dútile.



Anel selado do “○” do ⊙ três

Com os três “O” – os anéis, o escapamento podem extremamente ser reduzidos e o “O” – o anel pode ser

substituído sob esta circunstância com a pressão e sem parar a água. O axletree da pressão

reduz a resistência de fricção e abaixa o torque operacional. E pode ser selo do interruptor

anel sem abrir e fechar-se.



Corpo redondo rígido do ⊙

O corpo é fundado minùscula, o tamanho rígido da geometria assegura a selagem interna da válvula sem

algum processo.



Peso leve do ⊙

Este corpo é feito do ferro dútile, ele é o isqueiro 20%-30% do que os olds. Facilmente à fixação e

conservação.



Aplicações: Esta válvula aplicou-se extensamente nas tubulações líquidas para a fixação de abertura ou de fechamento em tais

 molhe, a canalização, a energia eléctrica, a tubulação da energética, o produto químico, o transporte, as fontes de energia etc.



PADRÕES APLICÁVEIS

Padrão americano do ⊙
Projeto a ANSI/AWWA C509
Dimensão frente a frente a ASME B16.10-2000 (ISO 3 séries)
Flange e perfuração a SME/ANSI B16.42-1998
Padrão britânico do ⊙
Projeto a BS5163, BS5150
Dimensão frente a frente a BS5163 (séries 3series, ISO19 do ISO)
Flange e perfuração a BS4504 part1 (EN1092)
Padrão de Alemanha do ⊙
Projeto a DIN3352
Dimensão frente a frente a DIN3202 (F4: ISO 14 séries; F5: ISO 15 séries)
Flange e perfuração a BS EN1092

Aplicações: Esta válvula aplicada extensamente nas tubulações do líquido para a fixação de abertura ou de fechamento em tal água,

canalização, energia eléctrica, tubulação da energética, produto químico, transporte, fontes de energia etc.
