O detector do laço do veículo detecta exatamente a presença de veículos no pavimento acima

Descrição:

Os detectores nobres do laço são usados onde quer que os veículos têm que ser detectados como a monitoração e o cofre forte que guardam maneiras de acesso ou contando veículos. O sinal de saída pode ser usado controlando mecanismos de movimentação da porta e da porta, barreiras de funcionamento, controlando sistemas do sinal nos parques de estacionamento ou ativando distribuidores do cartão nos parques de estacionamento.

NBLD200 tem relés em dois sentidos da saída. Duas saídas deles são ilimitadas quando o laço correspondente está coberto permanentemente, quando o outro for o multi-modo que pode ser ajustado por usuários. O sentido que detecta a função pode ser usado às estatísticas o fluxo do veículo. O princípio é baseado em uma mudança na indutância dentro do laço que é causado pelos componentes metálicos de passar veículos. As mudanças são pegaradas e avaliadas por um microprocessador. Agradecimentos de utilização fácil à calibração automática quando a tensão de funcionamento for aplicada.

Detecção do sentido:

Se o veículo se move de CH1 para CH2, e CH1 esquerdo, a seguir saída de pulso do relé CH1; se o veículo se move de CH2 para CH1, e CH2 esquerdo, a seguir saída de pulso do relé CH2

Características:

1) Interruptor de restauração: O interruptor de restauração permite o detector de ser restaurado manualmente durante a comissão e o teste. Isto conduz ao detector que re-ajusta o laço de detecção e que torna-se pronto para a detecção do veículo;
2) Tempo de pulso selecionável: Esta característica ajusta a duração que o relé do pulso será energizado por 1 segundo ou 0,5 segundo;
3) Seleção do relé do pulso: O relé do pulso pode ser configurado para energizar na detecção de um veículo ou quando o veículo sair do laço;
4) Impulso da sensibilidade: Esta característica ajusta o undetect em nível à sensibilidade máxima e é usada para impedir a perda de detecção de veículos da alto-cama;
5) Comute a sensibilidade selecionável: o ajuste ajustável da sensibilidade de 11 alavancas está disponível nos interruptores para permitir a flexibilidade na configuração;
6) Comute a freqüência selecionável: os ajustes de 4 freqüências estão disponíveis para impedir a interferência entre laços adjacentes;
7) Opção do filtro: Esta opção é usada para fornecer um atraso entre a detecção do veículo e switchiing do relé da saída. Este relé é usado normalmente para impedir a detecção falsa de objetos moventes pequenos ou rápidos;
8) Opção permanente da presença: Esta característica assegura-se de que a detecção do veículo esteja mantida quando o veículo é estacionado sobre o laço por períodos prolongados.

Especificações:

Parâmetro técnico para o detector do veículo do monocanal	Indutância do laço	20-2000μH (fator de Q >5)
	Tempo de resposta	10-90MS
	Sensibilidade	0-7,8 níveis
	Indicações visuais	O poder Conduzir-Vermelho, canaliza Conduzir-Verde
	ABS	impulso automático da sensibilidade
	Detecção do sentido	Detecção do sentido CH1 e CH2
	Freqüência do laço	4 que ajustam-se (baixo, MED-baixo, MED-Olá!, elevação)
	Sinal do relé	sinal da presença ou sinal de pulso
	Cor do alojamento	Preto, branco, OEM/ODM
	Peso	0.2KG
Língua da etiqueta	Inglês ou OEM/ODM
Conexões	Homem do soquete mount-11pin (JEDEC B11-88)
Temperatura de armazenamento	-40 a 80 graus Célsio
Temperatura de trabalho normal	-40 a 70 graus Célsio

Aplicação:

Os detectores aumentados LD-200 do monocanal podem ser usados em uma variedade de aplicações no estacionamento e nos ambientes da porta/porta:
1. Para armar leitores de cartão e distribuidores do bilhete.
2. Como um detector de fechamento da barreira/porta/porta.
3. Como um detector da barreira/porta/abertura da porta (saída livre).
4. Para gerar pulsos para contar veículos.

Vantagens competitivas:

escala degiro: 20-2000μH

Tempo de resposta: 10-90MS de ligação

Volta-fora 10-90MS

Sensibilidade: maneira 16 selecionável

O mais altamente 0,010% DL/L

O mais baixo 2,56% DL/L

FAQ:

Q1: Se o detector não está trabalhando?

A1: Pressione a restauração

Q2: Se vermelho o indicador conduzido não é iluminado inteiramente?

A2: Verifique para ver se há a fonte de alimentação

Q3: Se verde o indicador conduzido pisca lentamente?

A3: Talvez porque o laço é procura um caminho mais curto ou o nenhum: das voltas não é bastante.

Q4: Se verde o indicador conduzido pisca lentamente?

A4: Ele talvez porque o laço é aberto ou o nenhum: das voltas é demasiado.

Q5: Se nenhum: das voltas não é bastante?

A5: Abaixe a freqüência (se a freqüência é ainda demasiado alta, você deve adicionar mais voltas).

Q6: Se nenhum: das voltas é demasiado?

A6: Mais altamente a freqüência (se a freqüência é ainda demasiado baixa, você deve remover algumas voltas).

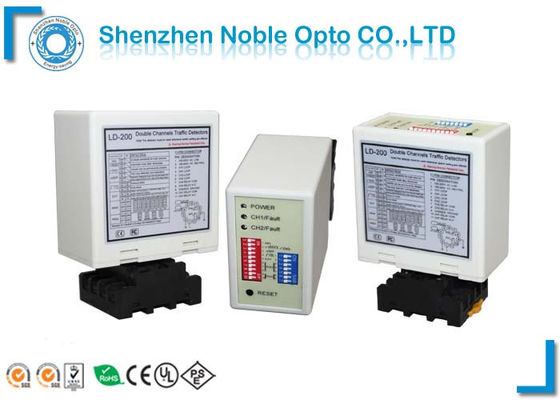

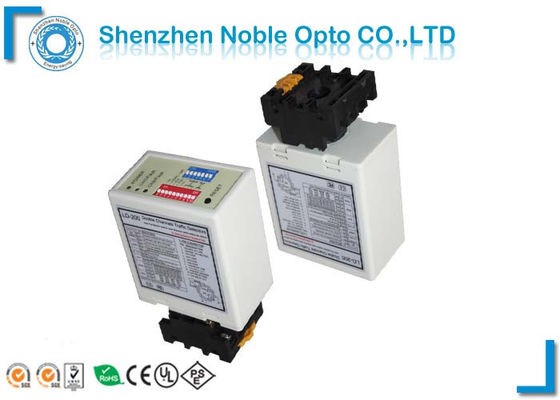

Imagem do detector do laço indutivo:
