Lugar de origem: | Guangdong, China |
Marca: | TENET |
Certificação: | CE ROHS |
Número do modelo: | PGS-320 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD |
Detalhes da embalagem: | caso ondulado |
Tempo de entrega: | 1 - 5 dias de trabalho |
Termos de pagamento: | T / T, Western Union |
Habilidade da fonte: | unidade 9999 pelo mês |
Tensão de funcionamento: | DC12V - 24V | Temp de funcionamento: | -20°C a +65°C |
---|---|---|---|
Armazenamento Temp: | -40°C a + 85°C | Humidade relativa de funcionamento: | 30%-90% |
Comunique a relação: | RS485 | Tipo: | Controlador de sistema da orientação do estacionamento |
Garantia: | 2 anos | MOQ: | 1 UNIDADE |

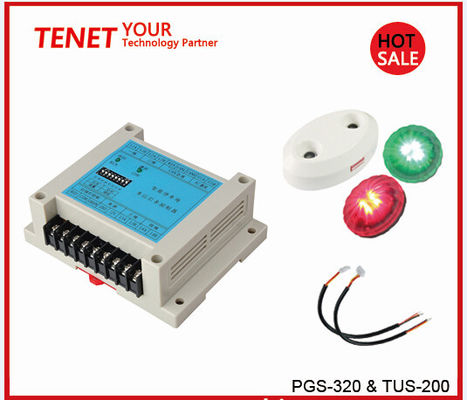

Controlador de sistema esperto interno da orientação do estacionamento para o estacionamento personalizado
Especificações
1. Sistema ultra-sônico do sensor do estacionamento do sistema de controlo do estacionamento
1. Detecção da luz verde e vermelha
2. Levantamento de dados automático
3. Guia esperto
4. Software padrão da gestão do estacionamento da rede: Chinês/apoiado inglês, Windows XP/sever2003;
5. Alta velocidade: Uma comunicação 100MB/S da rede do TCP/IP, mais rapidamente do que RS-48: 9600/1024/BS;
6. Conveniência da gestão, boa extensibilidade: o modo avançado da gestão de B/S é usado e acesso pelo navegador de GOOGLE. Pela rede do TCP/IP, pode ser trabalho automaticamente, por exemplo a gestão (a carga, registro da pergunta, formulários de relatório, imprime e assim por diante.), manutenção, elevação, testa e assim por diante.
7. Usando modo avançado da gestão de B/S, a visita pelo navegador e pode controlar automaticamente (a carga, registro da pergunta, formulários de relatório, imprime e assim por diante), mantem, promove, testa por exemplo pela rede do TCP/IP.
8. A luz da suficiência abrirá e fechar-se-á automaticamente em tempo fixo.
9. Após o configuation correto, o controlador pode trabalhar off line independente.
Vista geral da função de sistema
1,1 Entalha a orientação
A exposição de diodo emissor de luz de controlo, sensor ultra-sônico, recolhendo dados do sensor e actualizando dados, melhora
taxa de utilização de um parque de estacionamento.
1,2 Operação off line
O centro de dados salvar a informação estatística dos entalhes de cada zona automaticamente, e o terminal da coleção vai faz4e-lo
salvar a informação da coleção dos entalhes de cada terminal automaticamente.
1,3 Controle o sinal (a luz vermelho-verde)
Duas linhas exposição do controle da saída do relé do sinal.
1,4 Advertência quando luz de indicador avariada
De acordo com a freqüência da cintilação da luz de indicador para calcular o estado de funcionamento, é conveniente manter
e controle.
A instalação e ajuste
A instalação
Coloque os cabos e instale-os de acordo com o esquema do projeto; arranje a disposição razoavelmente, a instalação acessível. Em
a instalação, paga por favor mais atenção à resistência combinada do ônibus da LATA e do ônibus RS485. Já incluir PODE
transporte a resistência combinada (120 ohms), necessidade do usuário apenas de procurar um caminho mais curto os dois CANL do controlador o mais longo e o RES PODE dentro
rede de ônibus. A resistência combinada (180 ohms) é conectada a cada linha ônibus de RS-485 controlado por PGS-320
controlador com modo paralelo. Em seu uso, apenas precise uma resistência (180 ohms) conectam à tela do diodo emissor de luz ou ao mais longo
detector no ônibus.
Ajuste terminal
Interruptor de MERGULHO da carta 3
Como a carta 2, todo o interruptor de MERGULHO na parte inferior é o terminal 0# considerado como o centro de dados acquiescently. Para A5-A0,
a alto-ordem na parte dianteira e a baixo-ordem dentro atrás, S1 e S0 são interruptor pré-ajustado

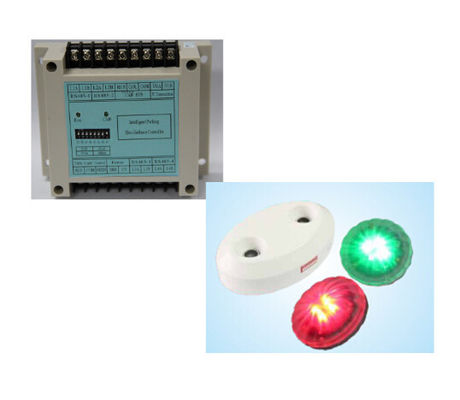

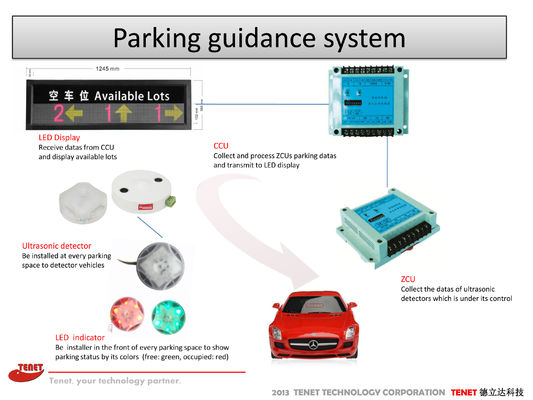

sensor 1.Ultrasonic e luz. (Luz com cor verde e vermelha). Detecte o lugar de estacionamento disponível.
Se há carro a luz será vermelha, se nenhum carro esverdeia então.
2.Controller o controlador da placa PGS-320.Set um como o controlador Center Unit.Others é unidade de controlador da zona.
Uma unidade de controlador da zona pode conectar com as 5 linhas do cabo RS485.
Um cabo RS-485 pode conectar com os 20 sensores será muito melhor.
exposição 3.Led de guiamento--orientação do estacionamento na entrada ou nos cruzamentos do carpark
