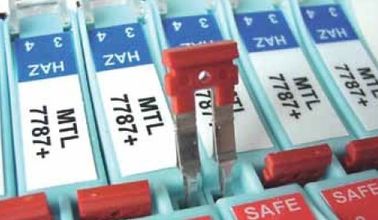

APLICAÇÕES DA BARREIRA DA SÉRIE MTL7700

MTL7700 SERIES BARRIER APPLICATIONS
MTL7700 SERIES BARRIER APPLICATIONS

Imagem Grande :  APLICAÇÕES DA BARREIRA DA SÉRIE MTL7700

Detalhes do produto:
Lugar de origem: REINO UNIDO
Marca: MTL
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 pcs
Detalhes da embalagem: cartão
Tempo de entrega: aproximadamente 4 semanas
Termos de pagamento: Pagamento de T/T
Habilidade da fonte: 300 pcs
Descrição de produto detalhada

APLICAÇÕES DA BARREIRA DA SÉRIE MTL7700

entradas do ►Analogue (nível elevado)

transmissores do 2-fio, 4/20mA, convencional e esperto

A barreira recomendada para o uso com “os transmissores 4/20mA convencionais” e “espertos” (alimentados por uma fonte regulada 26V) é o MTL7787+.

Isto prevê até 12.9V (14.6V para MTL7787P+) em Vwkg e 20mA para um transmissor e suas linhas assim como 5V a carga 250Ω típica.

Esta aplicação e esta barreira são apropriadas para o uso com a facilidade opcional do ônibus do poder.

O MTL7706+ é recomendado para as aplicações onde uma fonte não regulada até de 35V é usada. Fornece 16.0V para transmissores convencionais e espertos em 20mA, assim como 5V para uma carga 250Ω típica.

Com o terminal 3 de MTL7706+ é negativo no que diz respeito à terra, assim que as conexões aos terminais 3 e 4 devem ser invertidas.

Pontas de prova da vibração

Os 3 transmissores do fio usados com equipamento de monitoração da vibração são fornecidos invariàvel pela – fonte de alimentação de DC 24V – daqui a escolha recomendada da barreira são os MTL7796- negativo-polarizados.


entradas do ►Analogue (de baixo nível)

Pares termoeléctricos e fontes do milivolt

A barreira recomendada para pares termoeléctricos e fontes do milivolt é o MTL7760ac. Esta barreira não-polarizada 2 canais retem a natureza do “earthfree” do sinal e, fornecer a entrada do receptor “flutua”, rejeita a interferência da C.A. do comum-modo e da C.C. até pelo menos 7V e é não afetado por falhas de terra no elemento preliminar.

Sensores da C.A., fotocélulas, microfones e medidores de fluxo da turbina

O MTL7760ac é a escolha recomendada para estes dispositivos. Quando muita destes for designada “instrumento simples” e assim não precisa a certificação, note que alguns sensores da C.A. podem ser sujeitos a um nível significativo de indutância e deverão conseqüentemente ser projetados e certificado para lugar da perigoso-área.

Transdutores do deslocamento de Slidewire

A escolha a mais simples é o MTL7760ac. Esta barreira fornece o poder e traz para trás um sinal unipolar.

RTDs

Para 3 o fio RTDs, uma única barreira de MTL7755ac é a escolha a mais econômica. Isto é apropriado para o uso com uma ponte de flutuação – as duas ligações dos braços da ponte são protegidas pela barreira com a terceira ligação (da fonte) que está sendo enterrada através da barreira. A barreira tem uma baixa resistência do fim-toend somente de 19Ω/channel para minimizar mudanças do período e sua trilha dos canais dentro de 0.15Ω (entre – 20°C e +60°C) para minimizar o deslocamento zero com temperatura.

Se o circuito de ponte é enterrado já, o terceiro canal da barreira fornecido por um MTL7756ac está precisado. Para a precisão extrema, 3 canais e uma ponte terra-livre podem ser usados, uma configuração que cancele para fora os erros pequenos devido ao escapamento da barreira.

Canais 1 e (aqueles entre os terminais 1 & 2 e 3 & 4 respectivamente) trilha 2 dentro de 0.15Ω (entre – 20°C e 60°C).

os circuitos 4-wire constante-atuais não precisam resistências combinadas da barreira e podem ser protegidos por duas barreiras de MTL7761ac. Se o aumento na resistência de laço é demasiado grande, use duas barreiras de MTL7755ac pelo contrário.


PONTES do ►STRAIN-CALIBRE

Únicas pontes do tensão-calibre

Isto mostra um arranjo usando duas ou três barreiras, que seja seguro IIC em gás. Com o MTL7761ac, o circuito é posto de um 14V, fonte 230Ω; se a resistência da ponte é 230Ω, a seguir a tensão da ponte é 7V. Se a resistência da ponte é 350Ω, a seguir a tensão da ponte é 8.4V.

Um MTL7764ac pode ser usado para detectar a tensão de fonte da ponte.

Um MTL7761ac é usado aqui para a saída do milivolt.

Um MTL7766Pac fornece 12.3V para uma ponte 350Ω uma fonte 20V.

MTL7761Pac pode ser usado para os circuitos do sentido e do interceptador.


PONTES do ►STRAIN-CALIBRE (cont)

Pontes dobro do tensão-calibre

Bastante freqüentemente há uma procura para monitorar duas pilhas de carga, e um circuito possível, seguro em IIC, é mostrado.

Aqui, a gota de uma mais baixa tensão do MTL7766Pac é uma vantagem.

O MTL7766Pac fornece o poder às pontes quando duas barreiras de MTL7761Pac conectarem com os circuitos do sentido e do interceptador.

Usando sistemas de ponte 350Ω, as seguintes tensões estão disponíveis de um MTL7766Pac com uma fonte de ±10V:

1 ponte: 13.11V

2 pontes: 9.75V


saídas do ►Analogue

Saídas de controlador (conversores de I/P)

O monocanal MTL7728+ com uma queda de tensão de 6.66V em 20mA é a escolha recomendada para a maioria de saídas de controlador. as versões do Alto-poder estão disponíveis: o MTL7728P+ (gota 5.1V) é apropriado para IIC aplicações; o MTL7729P+ (gota 3.68V) para aplicações de IIB.

Para controladores com um circuito de saída separado do trilho 0V pelo transistor do controle, 2 o canal MTL7787+ é a escolha preferida porque o canal do retorno pode segurar até 26.6V permitindo que o sinal de controle seja desligado completamente. A queda de tensão é 8.1V em 20mA. Uma versão do higherpower dos últimos, o MTL7787P+, está igualmente disponível. O canal do retorno destas barreiras segura até 26.4V e a queda de tensão máxima é somente 6.38V.

Os MTL7787+ e os MTL7787P+ são igualmente apropriados para os controladores que contêm um resistor que permita a corrente do retorno de ser monitorado para a operação da alto-integridade.


entradas (de ligar/desligar) ►Digital

Interruptores

A escolha normal é o MTL7787+/7787P+ com uma fonte regulada.

Os módulos de MTL774X são recomendados para as aplicações onde uma fonte não regulada até de 30V para os módulos de saída do relé, ou 35V para os módulos de saída de circuito integrado, são usados.

O MTL7789+ oferece uma barreira passiva de duplo canal para as entradas do interruptor onde a corrente de entrada para cada canal está <10ma>

Detectores dos interruptores/proximidade

A escala da MTL do interruptor novo/barreiras prox da entrada fornece o usuário uma escolha do relé e de saídas de circuito integrado em únicas e versões de duplo canal.

O MTL7741 é monocanal com uma saída do relé da comutação.

O MTL7742 tem um interruptor de circuito integrado do monocanal que possa ser configurado para comutar de um trilho do poder ou para baixo à terra. Isto é igualmente ideal para aplicações de comutação altas da freqüência.

Os MTL7743 e os MTL7744 são versões de duplo canal que têm recursos para densidades de embalagem muito altas. O poder deve ser fornecido a estes módulos usando a facilidade do ônibus do poder.

O MTL7745 é uma proximidade do monocanal entrada (ou interruptor entre se a “extremidade de linhas” resistores é cabida) com os contatos de relé que fornecem o interruptor e a linha estado da falha. Os contatos de relé de LFD fecham-se quando uma falha é detectada.


saídas (de ligar/desligar) ►Digital

Alarmes, diodo emissor de luz, válvulas de solenóides, etc.

Para estas aplicações, o MTL7728+ é recomendado. As versões mais higherpowered estão disponíveis: o MTL7728P+ é apropriado para IIC aplicações; o MTL7729P+ para aplicações de IIB.

Se o interruptor de controle é à terra, a seguir 2 a barreira do canal MTL7787+ deve ser usada, ou, alternativamente, a versão do alto-poder de MTL7787P+.

Se a fonte é uso mal regulado o MTL7707+.

O MTL7707+ é recomendado para as aplicações onde uma fonte não regulada até de 35V é usada.


SISTEMAS da C.C. do ►POSITIVE

De baixo nível aos sistemas da C.C. 12V

Os dois canais do MTL7764+ e do MTL7767+ podem ser combinados com segurança em IIC.

O MTL7764+ pode ser usado para sinais do retorno da lógica de baixo nível enquanto o MTL7767+ é usado para sistemas da C.C.C.C. 6V e 12V.

sistemas da C.C. 18V

O monocanal MTL7722+ é recomendado para sistemas da C.C. 18V.


►AC E SISTEMAS da C.C.

Sistemas de nível elevado da C.A. e da C.C.

Os MTL7765ac e os MTL7778ac estrela-conectados versáteis permitem Vwkg seja desenvolvido de cada canal para moer mas permitir somente que Vwkg seja tornado entre os canais. Isto fornece alguma capacidade da tensão do comum-modo e pode permitir que uns parâmetros mais altos do cabo sejam usados.


►NEGATIVE E FONTES de ALIMENTAÇÃO de FLUTUAÇÃO

Saídas (de ligar/desligar) de Digitas

O MTL7728- é usado com uma fonte de alimentação negativa e uma terra positiva. Usado tipicamente para entradas digitais ou saídas, como mostrado.

O MTL7728- pode igualmente ser usado com fontes de alimentação de flutuação, para transmissores.


NÚCLEOS E TELAS do CABO do ►SPARE

A barreira do manequim MTL7799 é usada primeiramente fixando e enterrando cabos e conexões não utilizados da tela. Os terminais perigosos 3 e 4 da área são conectados internamente à conexão da montagem/terra do Ruído-trilho. Igualmente fornece uma conexão do ônibus do poder para a conexão direta do poder para os módulos tais como o MTL7743 e o MTL7744 onde nenhum terminal de parafuso da fonte de alimentação é fornecido.


APLICAÇÕES do ÔNIBUS do ►POWER

O ônibus do poder PB7700 é inestimável para o tempo de instalação de salvamento e prender ao conectar uma fonte de energia da C.C. 24V a um número de barreiras.

As aplicações típicas incluem interruptores da perigoso-área, transmissores 4/20mA e detectores da proximidade. O diagrama ilustra a configuração para 4 barreiras mas até 40 barreiras podem ser servidas através deste método.

O módulo da alimentação do poder MTL7798 seria usado normalmente com barreiras padrão tais como MTL7787+ e MTL7787P+ porque o mecanismo da proteção da viagem da corrente/tensão do MTL7798 protege os fusíveis nas barreiras.

A barreira do manequim MTL7799 pode ser usada em vez do MTL7798 para direto “alimentação-através” da conexão de uma fonte da C.C. 24V no ônibus do poder. Dar laços na alimentação do poder a cada fim do poder transportado permite a remoção de barreiras individuais sem perda de poder a outro na corrente.

Outras unidades que podem usar a facilidade do ônibus do poder:

MTL7706

MTL7707+

MTL7707P+

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787+

MTL7787P+

MTL7788+

MTL7788R+

MTL7789+
